Système de normes d'application du Japon

Sep 09, 2024

◆ Tuyau :
Grande série OD (JIS G3454, JIS G3458, JIS G 3459) Généralement identique à ANSI.
Diamètre nominal du tuyau en acier sans soudure : (DN6~DN650) mm
Épaisseur de paroi : le numéro du tableau des tuyaux "Sch" indique l'épaisseur de paroi.
Aciers au carbone et alliés JIS G3454, JIS G3458 : nuances Sch10, Sch20, Sch30, Sch40, Sch60, Sch80, Sch100, Sch120, Sch140, Sch160 10 ; ; et
Acier inoxydable JIS G 3459 : Sch5s, Sch10s, Sch20s, Sch40s, Sch80s, Sch120s, Sch160s 7 nuances.
Diamètre nominal du tuyau en acier soudé : (DN350~DN2000) mm
Épaisseur de paroi : directement exprimée par la valeur de l’épaisseur de paroi.

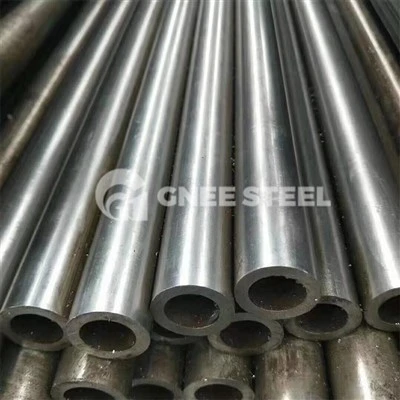

JIS G3454 steel pipe
◆ Bride de tuyau : (JIS B2201, JIS B2220, etc.) est un système autonome -, qui n'appartient ni à la "bride américaine" ni à la "bride européenne".
Diamètre nominal : (DN10~DN1000) mm
Niveau de pression nominal : 2K, 5K, l0K, 16K, 20K, 30K, 40K, 63K, un total de 8 niveaux.
Surface d'étanchéité de bride : surface lisse, grande surface convexe, petite surface convexe, surface concave-convexe, surface à rainure et languette 5 types
Type de bride : type de soudage plat, type de soudage par emboîtement, type de soudage bout à bout, type de connexion filetée, type à manchon libre et 6 types de couvercle de bride.
Le système de normes d'application JIS ne peut pas être utilisé conjointement avec ANSI et DIN. Afin de combler ce défaut, l'Institut japonais du pétrole a préparé un ensemble de normes JPI, qui sont fondamentalement équivalentes à l'utilisation du système de normes d'application ANSI/API, de sorte qu'elles peuvent être interchangeables avec ANSI.
◆ L'application au Japon du système standard JIS est couramment utilisé.
Tubes en acier au carbone JIS G3452 à usage général
Tuyau en acier au carbone JISG3454 pour utilisation sous pression
Tuyau en acier au carbone JISG3455 pour utilisation sous pression
Tuyau en acier au carbone JISG3456 pour utilisation à haute température
Tuyau en acier au carbone pour soudage à l'arc JISG3457
Tuyau en acier allié JIS G3458
Tuyau en acier inoxydable JIS G3459

JIS G3459 Stainless Steel Pipe
Tuyau d'acier inoxydable de grand diamètre de soudage à l'arc JIS G3468
JIS B2201 Pression nominale des brides de tuyaux en matériaux ferritiques
Taille de bride de tuyau JIS B2202
Taille de base de bride de tuyau en matériau ferritique JIS B2210
Brides de tuyaux en acier JIS B2220
JIS B2302 Raccords de tuyauterie pour raccords filetés en acier
JIS B2311 Raccords à souder bout à bout en acier-à usage général
JIS B2312-raccords à souder bout à bout en acier
JIS B2313 Raccords soudés bout à bout-en tôle d'acier
Raccords à souder JIS B2316
Joints toriques JIS B2401-
JIS B2404 Joints d'enroulement pour brides de tuyaux et de vannes
JIS B3453 Joints en amiante comprimé
