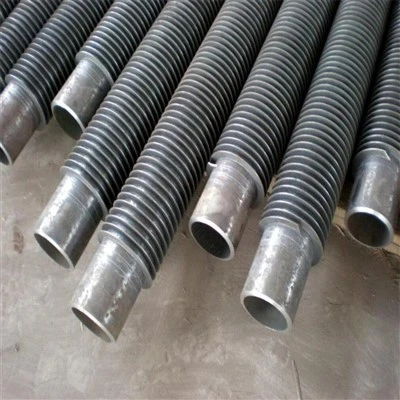

Tube à ailerons en G
Les tubes à ailettes de type G-atteignent une efficacité d'échange thermique élevée et une excellente stabilité grâce à leur conception unique en forme de "G-et leur connexion précise. Les tubes à ailettes de type G- présentent une conception distinctive dans laquelle les ailettes sont reliées mécaniquement au tube de base (par exemple, via un enroulement ou un encastrement d'ailettes), avec leur structure d'ailettes ressemblant à la lettre « G ». Cette conception offre une large surface, améliorant considérablement le contact avec les fluides et améliorant ainsi les performances d'échange thermique.
Description du tube à ailettes G
Des tubes à ailettes de type G-sont utilisés pour améliorer l'efficacité de l'échange thermique. Généralement, des ailettes sont ajoutées à la surface des tubes d'échange thermique pour augmenter la surface externe (ou interne) des tubes d'échange thermique, améliorant ainsi l'efficacité de l'échange thermique. Les tubes à ailettes de type G-sont un nouveau type de matériau et de composant d'échange thermique-résistant à l'usure et-économe en énergie. Une source d'alimentation à haute fréquence-est utilisée comme source de chaleur pour chauffer simultanément la bande d'acier et le tuyau en acier, en les soudant dans une unité intégrée. Ses caractéristiques comprennent une efficacité d'échange thermique élevée, une grande zone de dissipation thermique, une longue durabilité, une large plage de température et une résistance à haute pression. Ils sont largement utilisés dans des secteurs tels que la récupération de chaleur résiduelle, les usines pétrochimiques, les chaudières de centrales électriques, les dispositifs d'économie d'énergie, les serres, le chauffage, la réfrigération, la déshydratation pharmaceutique, la déshydratation du bois et les systèmes de déshydratation des céréales.
Avantages des tubes à ailettes de type G- :
Montage simple et économique réduit les points de connexion, rendant l'assemblage plus rentable-et plus rapide tout en réduisant le risque de fuite aux points de connexion.
Entretien minimal est requis après l'assemblage, car il ne nécessite essentiellement aucun entretien.
Haute efficacité – Les tubes à ailettes de type G-sont dotés d'un soudage par contact complet-entre les ailettes et les tuyaux en acier, offrant une zone de dissipation thermique plus de 8 fois supérieure à celle des tuyaux lisses. La surface interne est plus lisse, réduisant ainsi la résistance à l'écoulement de l'eau.
Longue durabilité – La résistance mécanique entre les ailettes et les tuyaux est élevée, avec une résistance à la traction de 196 MPa ou plus. L'intérieur et l'extérieur des tuyaux subissent un traitement de galvanisation à chaud-.
Spécifications du tube à ailettes G
Matériau du tube : tube en acier au carbone, tube en acier inoxydable, tube en alliage, tube en cuivre, diamètre extérieur du tube : 19-51 mm.
Épaisseur du tube : 1,65-3,0 mm
Matériau des ailerons : bande d'aluminium, bande de cuivre.
Épaisseur des ailettes : 0,3-0,5 mm
Pas d'aileron : 2,0-5,0 mm
Hauteur des ailerons : 10-16 mm
Comparaison des tubes à ailettes de type HFW et G-
Méthode de connexion et stabilité structurelle
Le soudage à haute-fréquence des tubes à ailettes HFW offre une excellente résistance à la pression, tandis que les tubes à ailettes de type G-sont plus adaptés aux applications à moyenne-à-basse-température. Les tubes à ailettes HFW réalisent des connexions étroites entre les ailettes et les tubes de base grâce à la technologie de soudage à haute fréquence-, tandis que les tubes à ailettes de type G-utilisent généralement des connexions intégrées, montrant des différences significatives dans les méthodes de connexion. En raison de leur processus de soudage unique, les tubes à ailettes HFW ont des connexions exceptionnellement solides, démontrant une résistance exceptionnelle à la pression et sont idéaux pour les environnements à haute -température et haute-pression. En revanche, les tubes à ailettes de type G-présentent des connexions plus simples, répondant principalement aux besoins de refroidissement à basse-à-moyenne-température.
Efficacité et coût de l'échange thermique
Les tubes à ailettes HFW conviennent aux environnements difficiles mais ont un coût plus élevé, tandis que les tubes à ailettes de type G-sont-rentables et idéaux pour les applications à-dissipation thermique-élevée. Bien que les tubes à ailettes HFW entraînent des coûts de fabrication légèrement plus élevés en raison de leur processus de production complexe, en particulier des étapes de soudage complexes, ils excellent toujours en termes d'efficacité d'échange thermique dans des conditions extrêmes. Pendant ce temps, les tubes à ailettes de type G-fonctionnent bien dans les scénarios nécessitant une dissipation thermique sur de grandes-surfaces, avec des coûts de production inférieurs.
Tube à ailettes G à vendre
Contactez-nous pourTube à ailettes G :pipe@gneesteel.com
